HỆ THỐNG ĐO TỰ ĐỘNG ĐƯỜNG KÍNH SẢN PHẨM (INLINE)

ĐẶC ĐIỂM & TÍNH NĂNG CỦA HỆ THỐNG

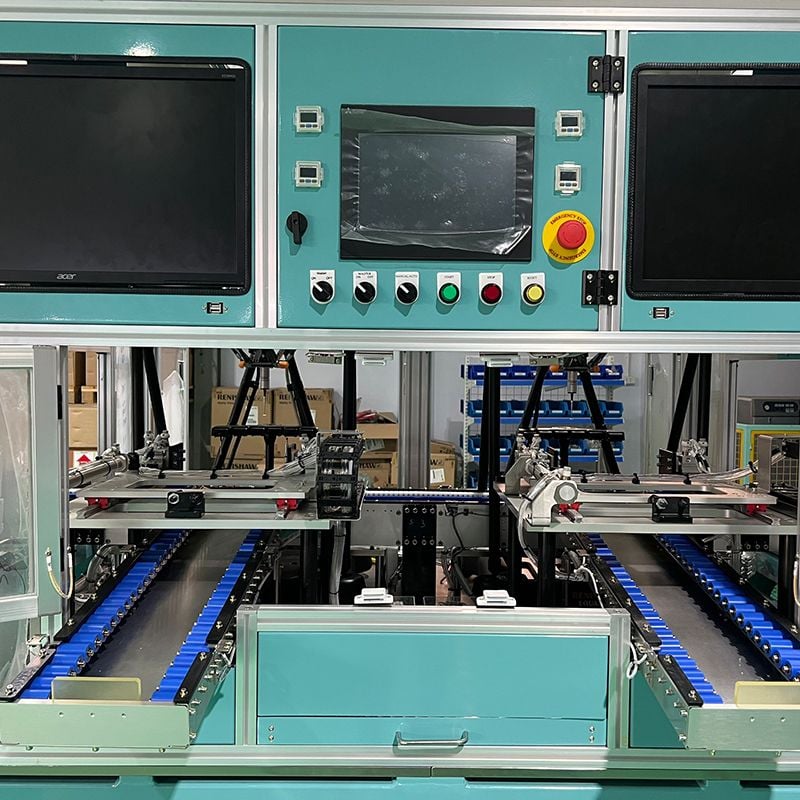

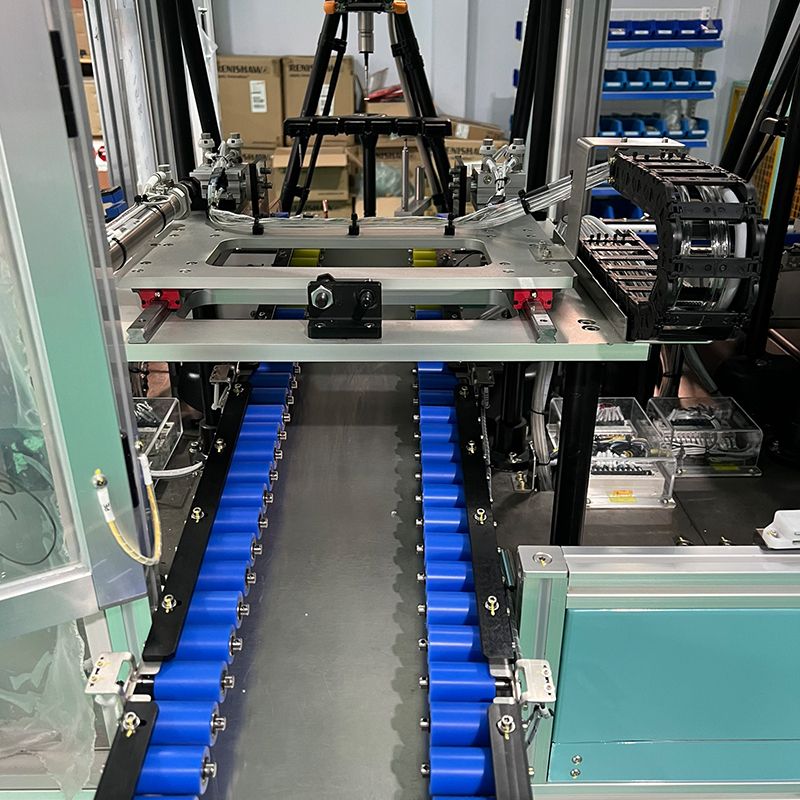

• Hệ thống máy kết hợp robot đo tự động cùng các cơ cấu gắp – thả linh hoạt, được thiết kế và chế tạo chuyên dụng

• Dùng để đo đường kính trong và ngoài của sản phẩm Piston

• Độ chính xác đo cao, lên đến 0.001 μm

• Thiết kế với ưu tiên hàng đầu về độ chính xác và tính linh hoạt, phù hợp môi trường sản xuất công nghiệp

• Giúp cải thiện hiệu quả đo lường và tiết kiệm thời gian sản xuất

CÔNG NGHỆ ĐO EQUATOR

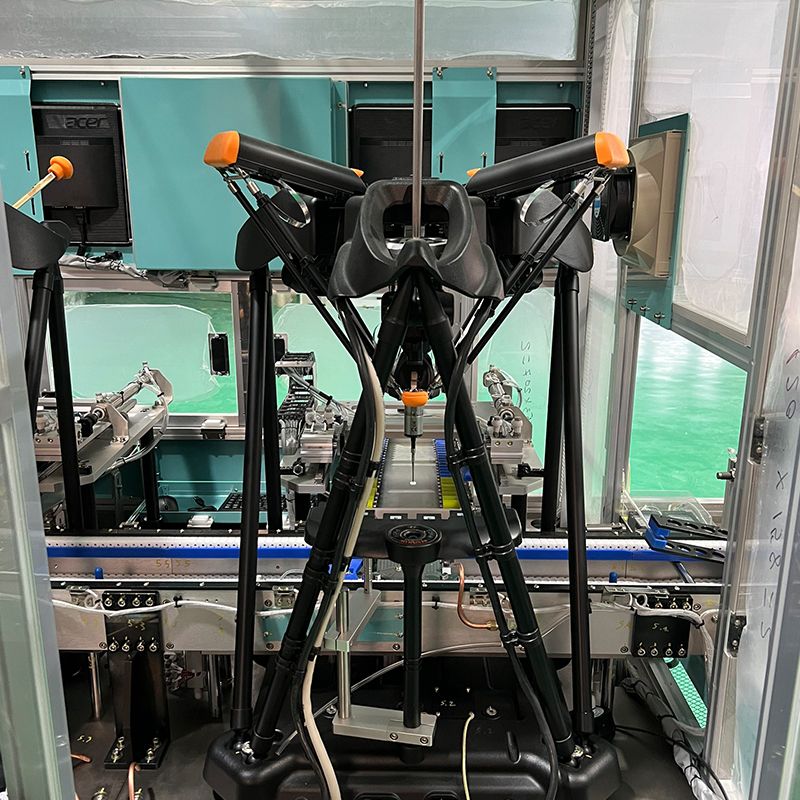

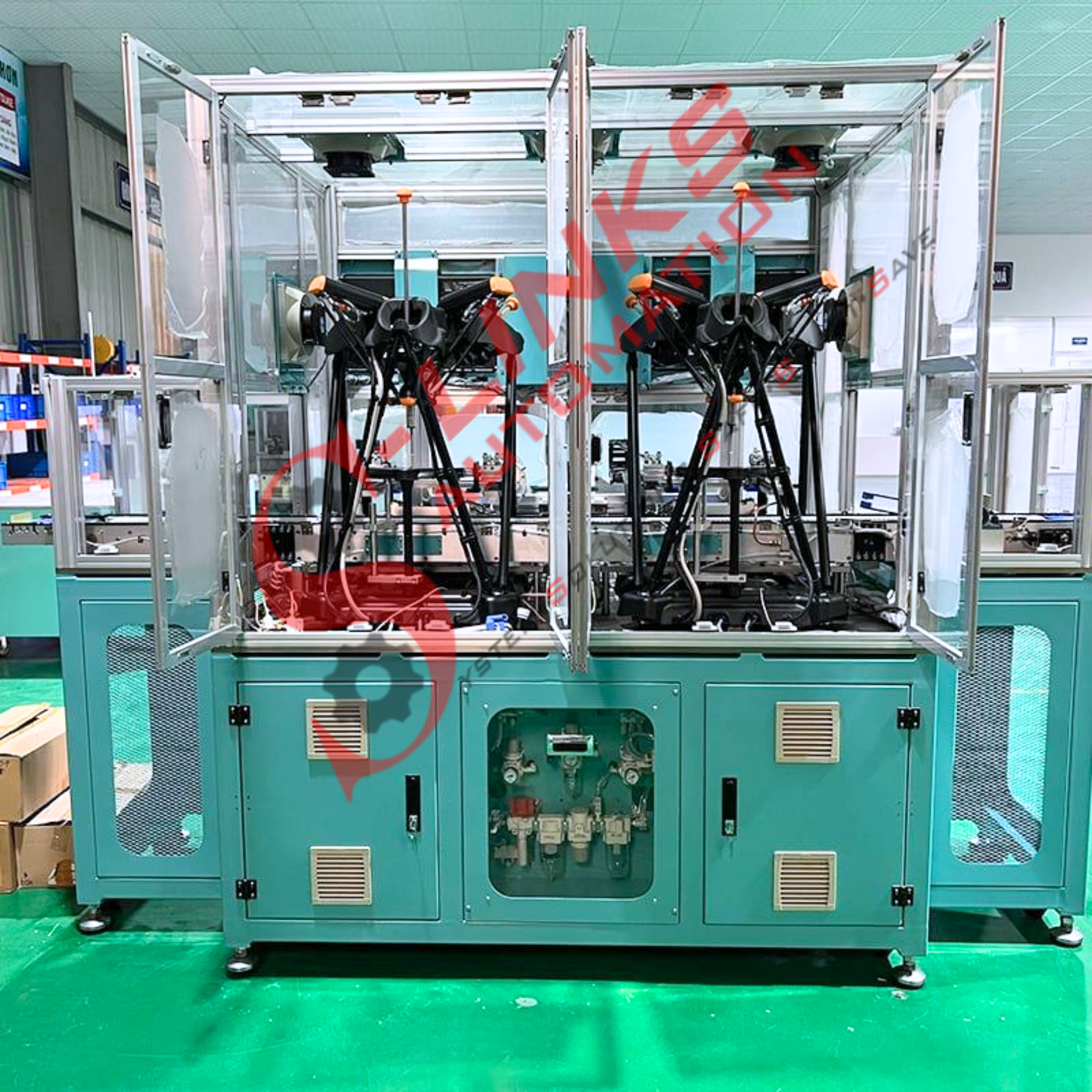

• Sử dụng hệ thống robot đo Equator giúp tăng năng suất và khả năng xử lý của dây chuyền sản xuất

• Cung cấp dữ liệu kiểm tra kích thước chính xác cao ngay tại vị trí sản xuất, bên cạnh máy tiện và trung tâm gia công

• Phiên bản Equator cỡ lớn cho phép đo các chi tiết kích thước lớn hơn

• Thể tích làm việc:

  • Đường kính lên đến 500 mm

  • Chiều cao lên đến 400 mm

ĐỘ CHÍNH XÁC & KHẢ NĂNG HOẠT ĐỘNG

• Độ chính xác được đảm bảo trong dải nhiệt độ từ 5°C đến 50°C

• Hoạt động ổn định ở mọi tốc độ thay đổi nhiệt độ môi trường

• Tốc độ quét cao, vượt quá 200 mm/s

PHẦN MỀM & TỰ ĐỘNG HÓA

• Tương thích với phần mềm Organizer – giao diện vận hành đơn giản

• Hỗ trợ phần mềm EZ-IO cho tự động hóa hệ thống

• Tích hợp phần mềm IPC (Intelligent Process Control) để:

  • Cập nhật hiệu số dao trực tiếp cho máy CNC

  • Hỗ trợ kiểm soát và ổn định quá trình gia công

HỆ THỐNG KIM ĐO (PROBE)

• Sử dụng kim đo tiếp xúc – công nghệ tương tự trên máy đo tọa độ CMM (3D)

• Kim đo là thành phần quan trọng của hệ thống đầu dò, hoạt động theo cơ chế dịch chuyển đầu dò

• Tín hiệu tạo ra cho phép thực hiện phép đo chính xác

• Hiệu suất đo phụ thuộc vào loại và kích thước của bút cảm ứng được sử dụng
