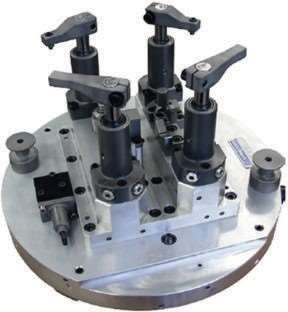

Jig, đồ gá kẹp nhanh
Mô tả dự án
JIG là gì?
JIG hay đồ gá là thiết bị trong ngành cơ khí được sử dụng để xác định vị trí, cố định các chi tiết hay cụm chi tiết nào đó, hỗ trợ các bộ phận thao tác chính xác. JIG rất cần thiết cho việc cố định để lắp ráp, kiểm tra sản phẩm. JIG đảm bảo cho độ chính xác của các sản phẩm trong quá trình chế tạo, hoàn thiện.
Công dụng của JIG
Đồ gá (JIG) thực sự quan trọng trong ngành cơ khí chính xác với những công dụng như sau:
- Cố định, giữ chắc chắn phôi để đảm bảo phôi không bị xê dịch trong khi gia công, cũng như đảm bảo khoảng cách an toàn giữa các phôi với nhau.
- Xác định, kiểm tra nhanh chóng và chính xác vị trí, kích thước của các chi tiết với nhau và với dụng cụ cắt, đảm bảo chất lượng của sản phẩm.
- Hỗ trợ tạo các chuyển động để gia công những bề mặt chi tiết phức tạp.
- Dẫn hướng gia công trên phôi trong các quá trình cắt, khoan, doa, mài, khoét…
- Đảm bảo độ chính xác của các sản phẩm trong quá trình thiết kế, lắp ráp, chẳng hạn như trong ngành ô tô, hàng không, khuôn mẫu…
Quy trình thiết kế chế tạo JIG
Khi thiết kế, chế tạo đồ gá Jig cần đòi hỏi các kỹ sư phải có chuyên môn cao, am hiểu về gia công cơ khí, cũng như cần phải có những thiết bị đo lường chuyên dụng, chẳng hạn các máy đo quét 3D để đảm bảo độ chính xác cho khuôn jig, Slink Automation với đội ngũ kĩ sư dày dặn kinh nghiệm , trang thiết bị hiện đại cam kết sẽ mang đến cho khách hàng những sản phẩm tốt nhất.
Quy trình thiết kế chế tạo đồ gá Jig sẽ cần phải tuân thủ theo các bước sau đây:
- Bước 1: Nghiên cứu, đưa ra nguyên lý hoạt động của Jig gá.
- Bước 2: Thiết kế bản vẽ kết cấu cụ thể theo đúng tỷ lệ của Jig.
- Bước 3: Kiểm tra khả năng tháo lắp nhanh để điều chỉnh thiết kế lại ở bước 2.
- Bước 4: Vẽ tách và điều chỉnh chi tiết trong bản vẽ gốc.
- Bước 5: Tiến hành hiệu chỉnh bản vẽ.
